12 проверенных способов устранить вибрацию державки инструмента: руководство для инженеров-технологов

2025-09-28

Вибрация державки — главный враг точности, качества поверхности и срока службы инструмента. Она приводит к браку, преждевременному износу и простоям станков. В этой статье мы систематизируем 12 профессиональных решений, от быстрой диагностики до сложных методов балансировки, которые помогут вам добиться безупречной работы на ЧПУ.

1. Диагностика: находим корень проблемы
Прежде чем бороться с вибрацией, нужно её правильно «прозвонить».

Анализ по симптомам:

Стук при высоких оборотах (>8000 об/мин)? → Проверьте дисбаланс державки.

Нестабильный размер детали? → Измерьте биение шпинделя и усилие зажима.

Ломкая или посиневшая стружка? → Пересмотрите параметры резания (глубину и подачу).

Спектральный анализ (для углублённой диагностики):

600-800 Гц: Проблемы с подшипниками шпинделя.

1-2 кГц: Резонанс всей системы «станок-державка-инструмент».

3 кГц: Вибрация непосредственно в зоне резания.

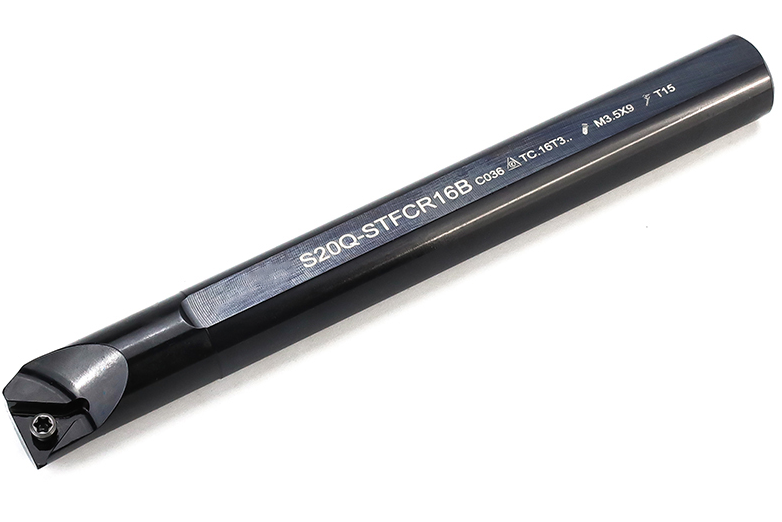

GREWIN TOOLS державки

2. Решения «железо»: выбираем правильную державку
Ключ к успеху — высокая жесткость и точность.

Термоусадочные державки: Лучшая точность (биение ≤3 мкм), идеальны для высокоскоростной обработки. Бренд: HAIMER, SCHUNK.
Гидравлические державки: Отличное демпфирование и равномерное зажатие, универсальное решение. Бренд: SCHUNK Tendo.
Антивибрационные державки: Специальные демпфирующие элементы гасят резонанс в глубоких полостях. Бренд: Big Daishowa, Sandvik Coromant.

3. Оптимизация процесса: настраиваем режимы резания

Скорость и подача: Используйте умеренные обороты и подачи. Формула для старта: n = (Vc×1000)/(π×D) × 0.7.
Траектория инструмента: Откажитесь от прямого врезания. Используйте трохоидальное фрезерование или спиральное врезание.
Глубина резания: Избегайте резания на полную ширину фрезы (ap > 50% D).

4. Техническое обслуживание: профилактика вместо ремонта

Чистота: Всегда очищайте конус шпинделя и державки.
Момент затяжки: Регулярно проверяйте ключевым моментом.
Балансировка: Обязательна для скоростей выше 10 000 об/мин (стандарт ISO 1940-1 G2.5 или выше).

5. Кейс из практики: результат говорит сам за себя
Задача: Обработка титанового корпуса (авиакосмическая отрасль), проблема — низкое качество поверхности (Ra 3.2 мкм).
Решение: Установка антивибрационной державки HAIMER, снижение оборотов на 30%, переход на спиральное врезание.
Результат: Качество поверхности улучшилось до Ra 0.8 мкм, а срок службы инструмента вырос на 300%.

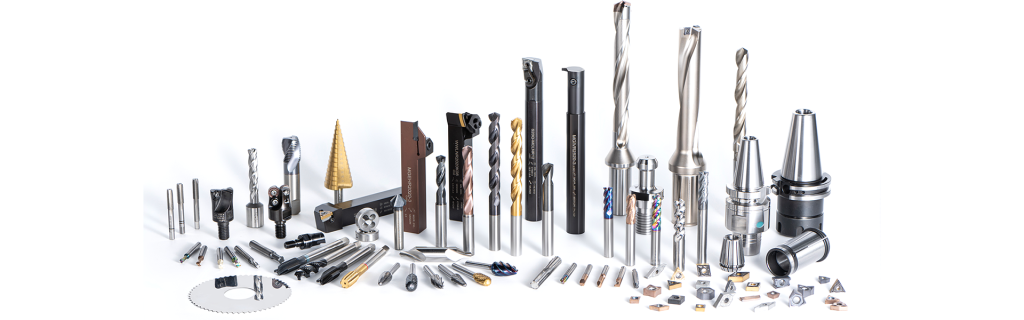

GREWIN TOOLS державки

Заключение:
Системный подход к борьбе с вибрацией — это не статья расходов, а инвестиция. Начиная с правильного выбора высокоточных державок, через оптимизацию режимов и заканчивая регулярным обслуживанием, вы получаете стабильный процесс, предсказуемый ресурс инструмента и безупречное качество деталей.
