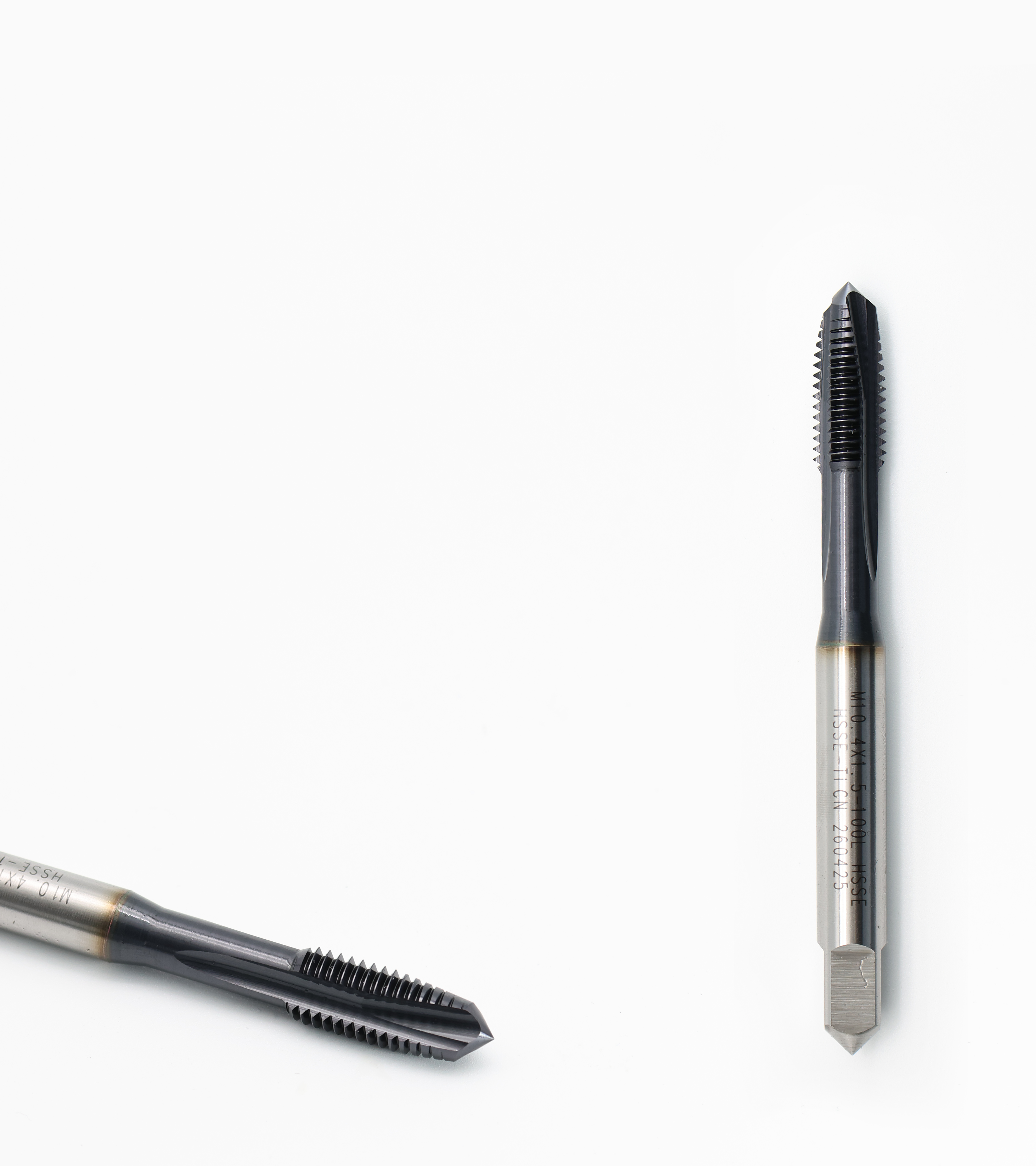

GREWIN DIN PM Метчик: высокоточный инструмент для сквозных отверстий

В современном машиностроении и металлообработке нарезание резьбы в сквозных отверстиях остаётся одной из ключевых операций, требующих высокой производительности и надежности. Когда речь идёт о деталях из легированных и высокопрочных сталей, особенно таких популярных марок, как 42CrMo4, выбор правильного Mетчика становится критическим фактором, влияющим на себестоимость продукции и ритмичность производства. Машинный метчик из быстрорежущей стали с кобальтом, произведенный по технологии порошковой металлургии, сочетает в себе сверхпрочную основу и износостойкое покрытие, что позволяет добиваться впечатляющих результатов. РучнойMетчик, как правило, уступает машинному в производительности, но для автоматизированных линий незаменим именно Mашинный метчик, и наша сегодняшняя модель – GREWIN DIN PM Прецизионный Mетчик с прямыми стружечными канавками – является лучшим представителем этого класса. В этой статье мы подробно разберем конструктивные особенности, материалы, режимы резания и преимущества метчика с прямыми стружечными канавками, который специально спроектирован для высокоскоростной обработки сквозных отверстий в среднеуглеродистых и легированных сталях.

Ключевые слова: #Метчик #Машинный метчик #Ручной метчик #Метчик с прямыми стружечными канавками #Метчик с винтовыми канавками

Типы метчиков и их конструктивные различия

Прежде чем говорить о конкретной модели, важно понимать, чем отличаются разные типы резьбонарезного инструмента. В生产中 используются три основные группы метчиков, и их выбор напрямую зависит от типа отверстия – глухого или сквозного.

Что такое машинный метчик и чем он отличается от ручного

Машинный метчик предназначен для использования на обрабатывающих центрах, токарных станках с ЧПУ и специализированных резьбонарезных станках. Его главное отличие от ручного метчика – конструкция хвостовика и геометрия заборного конуса. Ручной метчик часто имеет квадрат на хвостовике для крепления в воротке и более длинный заборный конус, что облегчает центрирование при ручной работе. Машинный метчик, напротив, оптимизирован для жесткого крепления в патроне и работы на высоких скоростях. Для большинства серийных производств при работе со сквозными отверстиями выбором номер один становится именно машинный метчик, так как он обеспечивает стабильность процесса и высокую стойкость -1.

H3: Метчик с прямыми стружечными канавками против метчика с винтовыми канавками

Геометрия стружечных канавок – это основной критерий выбора метчика для конкретного типа отверстия.

1. Метчик с прямыми стружечными канавками (Spiral Point Tap): В русскоязычной технической литературе его часто называют «метчик с прямыми стружечными канавками» или «метчик со спиральной заточкой». Это не совсем точный перевод, так как канавки у него прямые, но заточка передней поверхности – винтовая. Главная особенность: стружка выталкивается вперед по ходу движения инструмента. Это делает его незаменимым для сквозных отверстий. Стружка не скапливается в канавках, а свободно выходит через нижнюю часть отверстия.

2. Метчик с винтовыми канавками (Spiral Flute Tap): У этого инструмента канавки закручены по спирали. Он предназначен для глухих отверстий. Стружка при работе поднимается вверх, к хвостовику, и выходит из отверстия. Использовать такой инструмент в сквозных отверстиях нецелесообразно, так как это увеличивает трение и риск поломки.

GREWIN DIN PM относится к первому типу – метчик с прямыми стружечными канавками, что делает его специализированным и высокоэффективным решением для массового производства деталей со сквозными резьбовыми отверстиями.

Технология порошковой металлургии (PM) в производстве метчиков

Качество метчика на 70% определяется материалом, из которого он изготовлен. Обычные быстрорежущие стали (HSS) уже достигли предела своих физических свойств. На смену им пришли материалы класса HSSE-PM (High Speed Steel Cobalt – Powder Metallurgy).

Преимущество HSSE-PM перед обычным HSS

GREWIN DIN PM Метчик изготовлен из стали HSSE-PM. В чем секрет порошковой металлургии?

• Однородность структуры: При традиционной выплавке карбиды вольфрама или кобальта распределяются в слитке неравномерно, образуя крупные скопления. В порошковой металлургии расплав распыляется на микрочастицы, которые спрессовываются и спекаются. Получается структура с равномерным распределением карбидов.

• Повышенная вязкость: Благодаря мелкозернистой структуре, машинный метчик из HSSE-PM значительно менее хрупкий. Он лучше сопротивляется циклическим нагрузкам и вибрациям, что критично при работе на высоких скоростях.

• Износостойкость: Абразивный износ – главный враг метчика при обработке легированных сталей. HSSE-PM содержит больше легирующих элементов, что повышает его «красностойкость» – способность сохранять твердость при высоких температурах резания.

TiCN покрытие: защита от налипания

Помимо прочного тела, метчик оснащен современным покрытием TiCN (Карбонитрид титана). Это покрытие обладает характерным серо-фиолетовым отливом и уникальными свойствами:

• Низкий коэффициент трения: Уменьшает усилие трения между метчиком и поверхностью резьбы.

• Твердость: До 3000 HV, что защищает режущие кромки от микро-сколов.

• Термостойкость: TiCN выдерживает более высокие температуры, чем простое покрытие TiN. Это позволяет увеличить скорость резания (Vc) на 20-30% без потери стойкости.

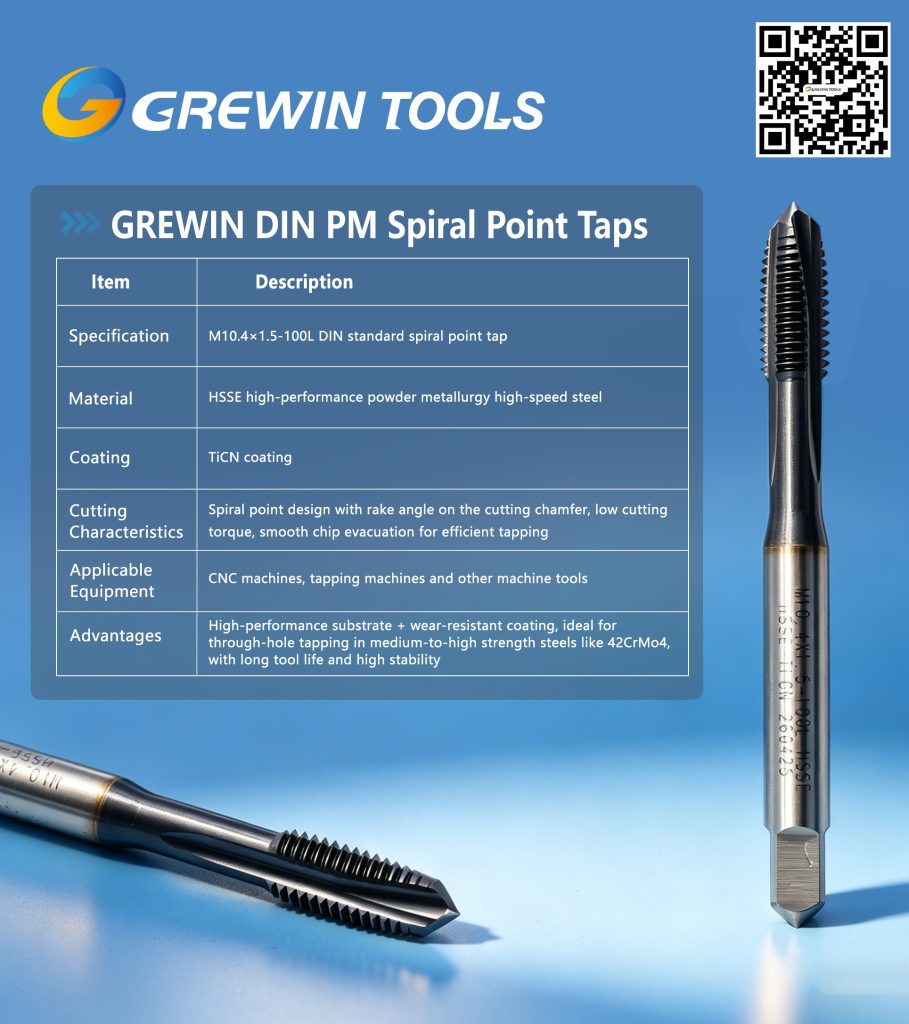

Технические параметры модели GREWIN DIN PM M10.4×1.5

Рассматриваемая модель GREWIN DIN PM Метчик имеет нестандартный, но широко востребованный в отдельных отраслях размер: M10.4×1.5.

Особенности размера M10.4×1.5-100L

Диаметр 10.4 мм часто используется в автомобилестроении и гидравлике для создания резьбовых соединений с повышенной нагрузочной способностью по сравнению со стандартным M10. Шаг 1.5 мм – основной метрический шаг для такого диаметра.

Параметр 100L (эффективная длина – 100 мм) указывает на то, что это удлиненная серия. Такой машинный метчик предназначен для работы в глубоких отверстиях или для использования в специальных удлиненных патронах, что часто требуется при обработке крупногабаритных деталей.

Стандарт DIN и класс точности 6H

GREWIN DIN PM Метчик полностью соответствует немецкому стандарту DIN 371/376. Почему это важно?

• Совместимость: DIN – это строгая геометрия хвостовика и рабочей части. Вы можете быть уверены, что метчик подойдет в любой стандартный цанговый или винтовой патрон европейского стандарта (DIN 6499).

• Класс точности 6H: Это стандартный допуск для нарезания метрической резьбы общего назначения. Поле допуска 6H обеспечивает универсальность: резьба не будет слишком тугой (недопуск 6G) или слишком свободной (6H подходит для большинства ответственных соединений).

Применение: Работа с материалом 42CrMo4

Главное преимущество данной модели раскрывается при работе с труднообрабатываемыми материалами, в частности с хромистой сталью 42CrMo4.

 Свойства стали 42CrMo4 и вызовы для нарезания резьбы

42CrMo4 (аналог 38ХМ) – это жаропрочная и износостойкая легированная сталь, широко используемая для изготовления валов, шестерен, шпинделей и элементов шасси. Она обладает высокой прочностью (до 1000 МПа) и сопротивлением усталости. Однако для метчика это означает серьезную нагрузку:

• Наклеп: Сталь склонна к наклепу – поверхность становится тверже в процессе пластической деформации.

• Вязкая стружка: Стружка получается не ломкой (как у чугуна), а вязкой, что создает риск заклинивания.

 Почему GREWIN PM подходит для 42CrMo4

GREWIN DIN PM Метчик разработан именно для таких сценариев:

1. PM-основа выдерживает пиковые нагрузки без микро-трещин.

2. Конструкция Spiral Point гарантирует, что даже вязкая стружка будет выталкиваться вниз, а не забивать канавки.

3. TiCN покрытие снижает налипание металла на режущие кромки, что является основной причиной поломки обычных метчиков при работе с вязкими сталями.

Расчет режимов резания и подготовка отверстия

Чтобы метчик отработал свой максимальный ресурс, необходимо строго соблюдать технологию.

Расчет диаметра сверла под резьбу

Стандартная формула для метрической резьбы: D_{св} = D – PDсв​=D−P.

Для размера M10.4×1.5:
D_{св} = 10.4 – 1.5 = 8.9Dсв​=10.4−1.5=8.9 мм. Рекомендуемый диапазон: 8.85 – 8.95 мм.
Сверление отверстия диаметром 8.9 мм обеспечит оптимальную глубину профиля (около 75% номинальной высоты профиля), что снижает усилие на метчик на 30-40% по сравнению с более тугим отверстием.

Выбор скорости резания и СОЖ

• Скорость резания (Vc): 8 – 15 м/мин.

  • Для стали 42CrMo4 (улучшенной) рекомендуется начинать с 8-10 м/мин. Если оборудование и жесткость системы позволяют, скорость можно увеличивать.

• Подача (S): При нарезании резьбы машинный метчик требует синхронизации с вращением шпинделя. Подача равна шагу резьбы – 1.5 мм/об.

• СОЖ (Смазочно-охлаждающая жидкость): Категорически рекомендована эмульсия (концентрация 8-10%) или масло для нарезания резьбы. Подача СОЖ должна быть обильной. При работе с вязкими сталями ни в коем случае нельзя работать “на сухую”, так как это мгновенно приведет к задирам на метчике.

Заключение

GREWIN DIN PM Прецизионный метчик с прямыми стружевыми канавками (Spiral Point Tap) – это инструмент, спроектированный для работы там, где обычный метчик ломается или быстро изнашивается. Сочетание порошковой быстрорежущей стали HSSE-PM, прочного покрытия TiCN и оптимизированной геометрии для сквозных отверстий делает его идеальным решением для серийного нарезания резьбы в деталях из легированных сталей, таких как 42CrMo4. Замена стандартных метчиков на эту модель позволяет не только повысить скорость обработки, но и кардинально снизить процент брака и простоев оборудования из-за смены инструмента.
