Почему GREWIN BT40-ER Цанговый патрон необходим для вашего обрабатывающего центра с ЧПУ

В мире CNC-обработки держатель инструмента так же важен, как и сам режущий инструмент. Высококачественный держатель инструмента обеспечивает точность, стабильность и повторяемость — факторы, которые напрямую влияют на качество поверхности, срок службы инструмента и общую производительность. Одним из самых популярных и универсальных решений для держателей инструмента, доступных сегодня, является GREWIN BT40-ER Цанговый патрон. Разработанный для станков с шпинделями BT40, этот цанговый патрон сочетает жесткость конуса BT с гибкостью системы ER-цанг. Независимо от того, выполняете ли вы фрезерование, сверление или нарезание резьбы, GREWIN BT40-ER Цанговый патрон обеспечивает усилие зажима, точность биения и простоту использования, которые требуются современным механическим мастерским. В этой статье мы рассмотрим ключевые особенности, правильное использование, методы обслуживания и эксплуатационные преимущества GREWIN BT40-ER Цанговый патрон.

Понимание GREWIN BT40-ER Цанговый патрон: Ближайший взгляд на его компоненты

GREWIN BT40-ER Цанговый патрон — это прецизионный держатель инструмента, сочетающий два хорошо зарекомендовавших себя стандарта: хвостовик BT40 и систему ER-цанг. Каждый компонент играет критическую роль в общей производительности держателя инструмента.

Хвостовик BT40: Стандарт жесткости и точности

«BT» в GREWIN BT40-ER Цанговый патрон означает «Big Taper» (большой конус), японский стандарт (JIS B 6339), широко используемый в обрабатывающих центрах по всей Азии и за ее пределами. Конус BT40 характеризуется соотношением конусности 7:24, что обеспечивает отличную центрирующую способность и высокое усилие зажима. В отличие от держателей CAT, хвостовики BT имеют фланец с двумя приводными шпонками и систему затяжного болта, совместимую с автоматическими сменами инструмента (ATC). Размер BT40 идеально подходит для обрабатывающих центров средней грузоподъемности, предлагая баланс между жесткостью и вместимостью инструмента. GREWIN BT40-ER Цанговый патрон полностью соответствует стандарту MAS 403 BT, обеспечивая бесшовную интеграцию со шпинделем вашего станка.

 Система ER-цанг: Гибкость и точность

«ER» в GREWIN BT40-ER Цанговый патрон относится к типу цанги, который соответствует стандартам ISO 15488. ER-цанги имеют пружинную конструкцию и предназначены для зажима инструментов в широком диапазоне, обычно 1 мм на размер цанги. Эта конструкция позволяет одной цанге охватывать несколько диаметров хвостовиков инструмента, сокращая количество цанг, необходимых в вашей инструментальной кладовой. GREWIN BT40-ER Цанговый патрон совместим со стандартными ER-цангами, что дает вам гибкость использовать широкий спектр режущих инструментов — от концевых фрез и сверл до разверток и метчиков — с одним корпусом держателя инструмента.

 Гайка цанги: Конструкция имеет значение для производительности

Гайка цанги — это часто упускаемый из виду, но критически важный компонент GREWIN BT40-ER Цанговый патрон. Внутренняя часть гайки ER-цанги имеет эксцентриковую конструкцию, которая помогает легко устанавливать цангу и обеспечивает самоизвлечение при ослаблении. Эта конструкция позволяет защелкнуть цангу в гайке перед тем, как накрутить гайку на корпус патрона — ключевой шаг в правильной сборке. GREWIN BT40-ER Цанговый патрон оснащен прецизионно обработанными гайками, которые обеспечивают постоянное усилие зажима и плавную работу.

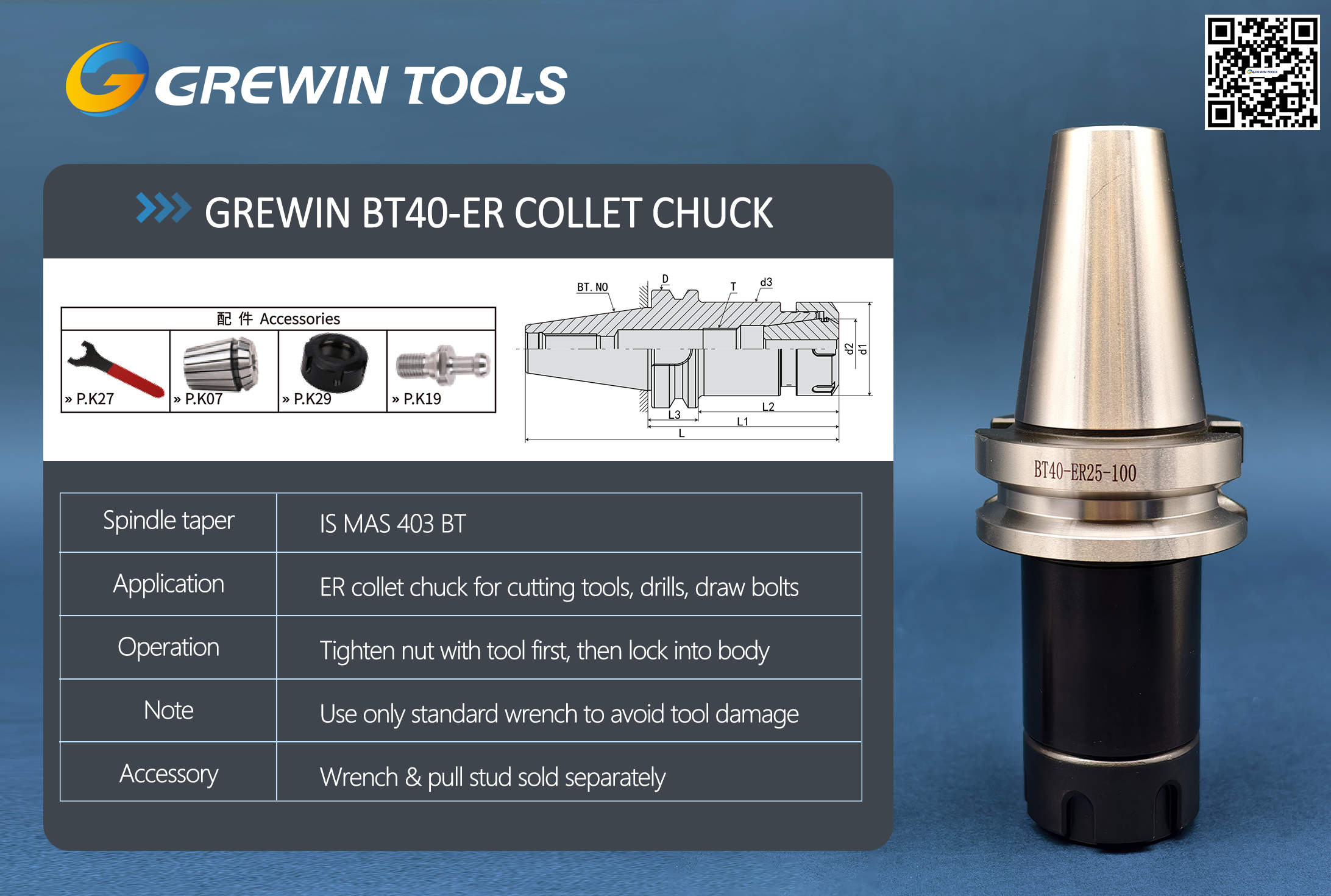

Ключевые технические характеристики и особенности GREWIN BT40-ER Цанговый патрон

GREWIN BT40-ER Цанговый патрон создан для удовлетворения строгих требований современной CNC-обработки. Ниже приведены его основные характеристики и особенности.

Конус шпинделя и совместимость

GREWIN BT40-ER Цанговый патрон имеет конус шпинделя, соответствующий стандарту IS MAS 403 BT, обеспечивая точную посадку и повторяемую точность. Интерфейс BT40 широко используется в обрабатывающих центрах ведущих производителей и известен своей надежной зажимной способностью и отличной соосностью.

Применение и универсальность

Применение GREWIN BT40-ER Цанговый патрон обширно. Он предназначен для надежного удержания режущих инструментов, сверл и затяжных болтов в различных операциях обработки, включая фрезерование, сверление, развертывание и нарезание резьбы. Система ER-цанг охватывает различные диаметры хвостовиков инструмента, что делает этот держатель инструмента универсальным выбором для мастерских, которые часто меняют инструменты.

Эксплуатация: Правильная процедура сборки

Правильная эксплуатация GREWIN BT40-ER Цанговый патрон необходима для безопасности и производительности. Рекомендуемая процедура заключается в том, чтобы сначала затянуть гайку с инструментом, а затем зафиксировать сборку в корпусе держателя инструмента. В частности:

1. Защелкните ER-цангу в гайку цанги под небольшим углом, пока она не встанет на место со щелчком.

2. Вставьте режущий инструмент на рекомендуемую глубину (не менее 2/3 длины цанги).

3. Накрутите сборку гайки и цанги на корпус патрона.

4. Затяните гайку с указанным крутящим моментом.

Важное примечание об использовании ключа

Критическое примечание для пользователей GREWIN BT40-ER Цанговый патрон — использовать только стандартный ключ, чтобы избежать повреждения инструмента. Использование импровизированных инструментов или приложение чрезмерного крутящего момента может деформировать цангу, повредить гайку или снизить усилие зажима. Чрезмерная затяжка так же проблематична, как и недостаточная, так как может привести к увеличению биения и снижению удерживающей способности. Всегда используйте ключ правильного размера, предназначенный для вашей серии ER-цанг.

Аксессуары: Ключ и затяжной болт

GREWIN BT40-ER Цанговый патрон поставляется как полный корпус держателя инструмента с гайкой цанги. Однако аксессуары — а именно ключ и затяжной болт — продаются отдельно. Это позволяет вам выбрать затяжной болт, соответствующий спецификациям вашего станка. Для шпинделей BT40 стандартная резьба затяжного болта — M16 x 2.0. При установке затяжного болта используйте антифрикционную смазку и затягивайте с крутящим моментом, рекомендованным производителем, чтобы обеспечить безопасную эксплуатацию.

Рекомендации по использованию GREWIN BT40-ER Цанговый патрон

Чтобы получить максимальную отдачу от вашего GREWIN BT40-ER Цанговый патрон, необходимо следовать проверенным рекомендациям. Эти советы помогут максимизировать срок службы инструмента, улучшить качество поверхности и предотвратить дорогостоящее повреждение держателя инструмента.

Содержите в чистоте

Чистота имеет первостепенное значение при работе с любым прецизионным держателем инструмента. Мельчайшая стружка или мусор, попавшие в цангу, гайку цанги или внутренний конус патрона, могут вызвать значительное биение и снизить усилие зажима. Перед каждым использованием тщательно очищайте все компоненты вашего GREWIN BT40-ER Цанговый патрон чистой тряпкой и обезжиривателем. Убедитесь, что хвостовик инструмента, цанга и гайка цанги свободны от масла, остатков СОЖ и мусора. Чистая сборка необходима для достижения номинальной удерживающей способности и точности.

Используйте правильный крутящий момент

Достижение правильного усилия зажима требует затяжки гайки цанги с указанным крутящим моментом. Многие станочники недооценивают, какой крутящий момент требуется для ER-цанг. Например, для цанги ER32 обычно требуется 135 Н·м, а для ER16 — около 57 Н·м. Использование динамометрического ключа с соответствующим адаптером для гайки цанги обеспечивает постоянное усилие зажима и предотвращает повреждение от чрезмерной или недостаточной затяжки. GREWIN BT40-ER Цанговый патрон спроектирован для оптимальной работы при затяжке с правильными спецификациями.

По возможности избегайте хвостовиков Weldon

Хотя GREWIN BT40-ER Цанговый патрон может работать с большинством инструментов с цилиндрическими хвостовиками, важно отметить, что хвостовики типа Weldon (с лыской) могут снизить удерживающую способность до 30%. Лыска уменьшает площадь поверхности, доступную для зажима цанги. Для критических применений, где существует риск вытягивания инструмента, рассмотрите возможность использования инструментов с цельными цилиндрическими хвостовиками или выберите другой тип держателя инструмента, если операция включает тяжелое черновое фрезерование.

Вставляйте инструменты на правильную глубину

Цанги имеют минимальную рекомендуемую глубину вставки для обеспечения правильного зажима и минимального биения. Всегда вставляйте режущий инструмент достаточно глубоко в цангу, чтобы он контактировал как минимум с двумя третями зажимной поверхности цанги. Несоблюдение этого требования может привести к увеличению биения и снижению удерживающей способности.

Эксплуатационные преимущества GREWIN BT40-ER Цанговый патрон

GREWIN BT40-ER Цанговый патрон предлагает несколько эксплуатационных преимуществ, которые делают его превосходным выбором для обрабатывающих центров с ЧПУ.

Высокая жесткость для стабильной обработки

Конус BT40 обеспечивает большую площадь контакта между держателем инструмента и шпинделем, что приводит к отличной жесткости. GREWIN BT40-ER Цанговый патрон передает эту жесткость непосредственно режущему инструменту, минимизируя прогиб и вибрацию при тяжелых режимах резания. Эта стабильность обеспечивает лучшее качество поверхности, более длительный срок службы инструмента и возможность работать на более высоких подачах и скоростях.

Превосходная точность биения

Биение — величина отклонения инструмента от истинного центра — является критическим фактором для срока службы инструмента и качества детали. GREWIN BT40-ER Цанговый патрон, при правильной сборке с высококачественными ER-цангами, обеспечивает низкое биение. Меньшее биение означает, что каждая режущая кромка инструмента равномерно входит в заготовку, уменьшая неравномерный износ и продлевая срок службы инструмента.

Универсальность в различных применениях

Одно из самых больших преимуществ GREWIN BT40-ER Цанговый патрон — его универсальность. С одним корпусом держателя инструмента и набором ER-цанг вы можете зажимать широкий диапазон диаметров хвостовиков инструмента. Эта гибкость снижает количество держателей инструмента, которые вам нужно покупать и хранить, упрощая управление инструментом и снижая общие затраты на оснастку.

Техническое обслуживание для длительного срока службы

Правильное техническое обслуживание обеспечит стабильную производительность вашего GREWIN BT40-ER Цанговый патрон на долгие годы.

Регулярный осмотр

Перед каждым использованием осматривайте цангу на наличие признаков износа, таких как фреттинг-коррозия, царапины или деформация. Также проверяйте внутренний конус корпуса патрона на наличие повреждений или мусора. Если вы заметили заусенцы или выбоины, возможно, пришло время заменить цангу или гайку цанги. Относитесь к цангам и гайкам как к расходным материалам — они со временем изнашиваются при интенсивном использовании.

Защита от ржавчины

Когда ваш GREWIN BT40-ER Цанговый патрон не используется, храните его в чистом, сухом месте. Нанесите легкий слой антикоррозийного масла для защиты прецизионно обработанных поверхностей от коррозии, особенно если ваша мастерская находится во влажной среде.

Избегайте чрезмерной затяжки и неправильной сборки

Всегда следуйте правильной процедуре сборки: сначала защелкните цангу в гайку, затем накрутите сборку на корпус патрона. Никогда не затягивайте гайку без вставленного инструмента, так как это может повредить цангу. Использование динамометрического ключа и ключа правильного размера поможет вам избежать чрезмерной затяжки.

Заключение: Почему GREWIN BT40-ER Цанговый патрон заслуживает места в вашей инструментальной кладовой

Для станочников с ЧПУ и владельцев мастерских, стремящихся оптимизировать свою стратегию держателей инструмента, GREWIN BT40-ER Цанговый патрон предлагает исключительный баланс точности, универсальности и ценности. Его хвостовик BT40 обеспечивает жесткость, необходимую для стабильной обработки, в то время как система ER-цанг обеспечивает гибкость для работы с широким спектром режущих инструментов. Следуя лучшим практикам очистки, затяжки и сборки, вы можете достичь превосходной точности биения, продлить срок службы инструмента и обеспечить стабильное качество деталей.

Будь то высокоскоростная обработка, тяжелое фрезерование или прецизионное сверление, GREWIN BT40-ER Цанговый патрон является надежным партнером, который поможет вам максимально раскрыть потенциал вашего обрабатывающего центра с ЧПУ.
