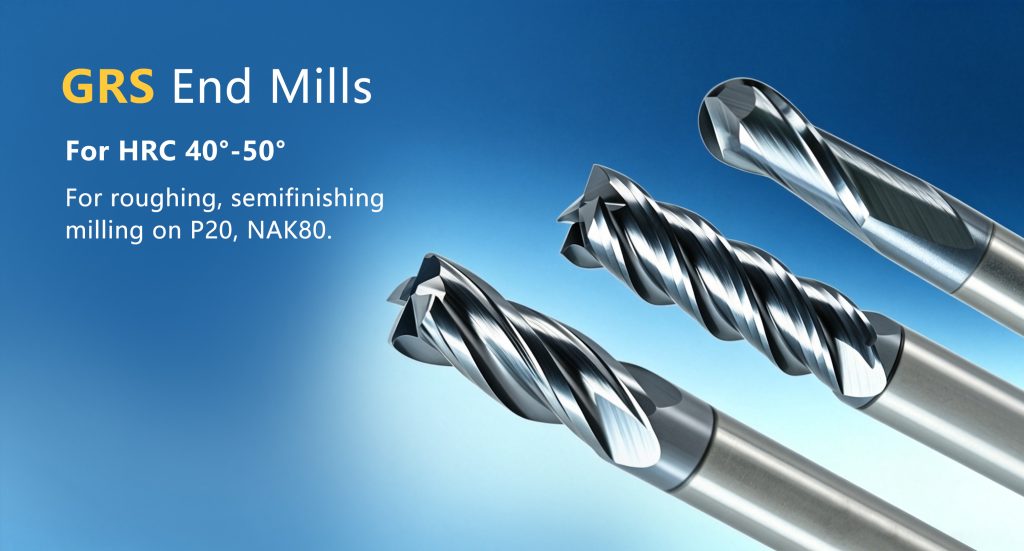

Концевая фреза GRS для штампов и пресс-форм: стабильное фрезерование пазов и превосходное качество поверхности на P20 и NAK80

В конкурентной сфере обработки на станках с ЧПУ и производства пресс-форм этапы черновой и получистовой обработки предварительно закалённых материалов, таких как P20, 718H и NAK80, требуют инструментов, способных выдерживать высокие усилия резания и обеспечивать превосходное качество поверхности. Эти материалы широко используются в литьевых формах и формах для литья под давлением и обычно поставляются в предварительно закалённом состоянии (HRC 30–43), что исключает необходимость последующей термообработки. Однако это состояние предварительной закалки предъявляет высокие требования к режущему инструменту — необходимо сочетание износостойкости, вязкости и виброгашения. Концевая фреза GRS для штампов и пресс-форм разработана специально для этого диапазона применения. Предназначенная для обработки материалов твёрдостью HRC 40°–50°, концевая фреза GRS для штампов и пресс-форм сочетает премиальную карбидную подложку GW12 (размер зерна 0,4 мкм, HRA 92,2) с передовым покрытием CA02 CrAlN (3200 HV, температура окисления 1100°C). Отраслевой опыт показывает, что такая комбинация обеспечивает исключительную износостойкость и виброустойчивость, что критически важно для операций фрезерования пазов и контурной обработки на материалах типа P20, 718H и NAK80. Применение технологии неравномерного шага и переменного угла винтовой канавки, аналогичной той, что используется в передовых антивибрационных фрезах ведущих брендов, дополнительно повышает стабильность процесса и качество обработанной поверхности при фрезеровании пазов -6-8.

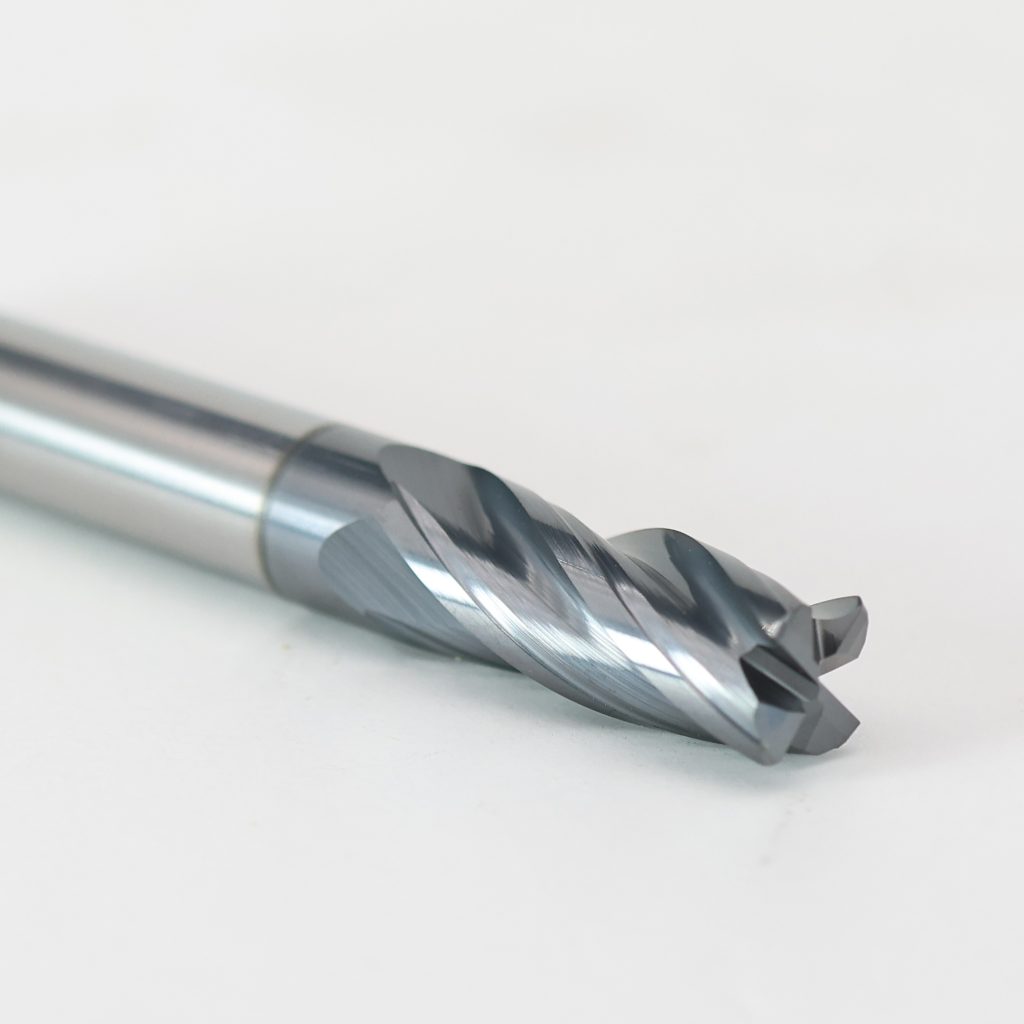

Специализированная концевая фреза для пресс-форм

Технология подложки и покрытия, лежащая в основе концевой фрезы GRS

Производительность концевой фрезы GRS для штампов и пресс-форм строится на двух ключевых элементах: премиальной карбидной подложке и покрытии, специально разработанном для обработки предварительно закалённых сталей.

Подложка GW12: высокое содержание кобальта, мелкое зерно, исключительная прочность

Подложка GW12, используемая в концевой фрезе GRS для штампов и пресс-форм, представляет собой тщательно сбалансированный карбидный сплав, оптимизированный для черновой и получистовой обработки предварительно закалённых сталей для пресс-форм. Благодаря содержанию кобальта 12%, размеру зерна 0,4 мкм и твёрдости HRA 92,2, подложка GW12 обеспечивает отличное сочетание вязкости и износостойкости. Прочность на изгиб ≥4000 Н/мм² гарантирует, что инструмент выдерживает высокие усилия резания, характерные для фрезерования пазов и тяжёлых черновых операций. Такая рецептура подложки делает концевую фрезу GRS для штампов и пресс-форм особенно эффективной для P20, 718H и NAK80 — материалов, сочетающих умеренную твёрдость со сложными характеристиками стружкообразования.

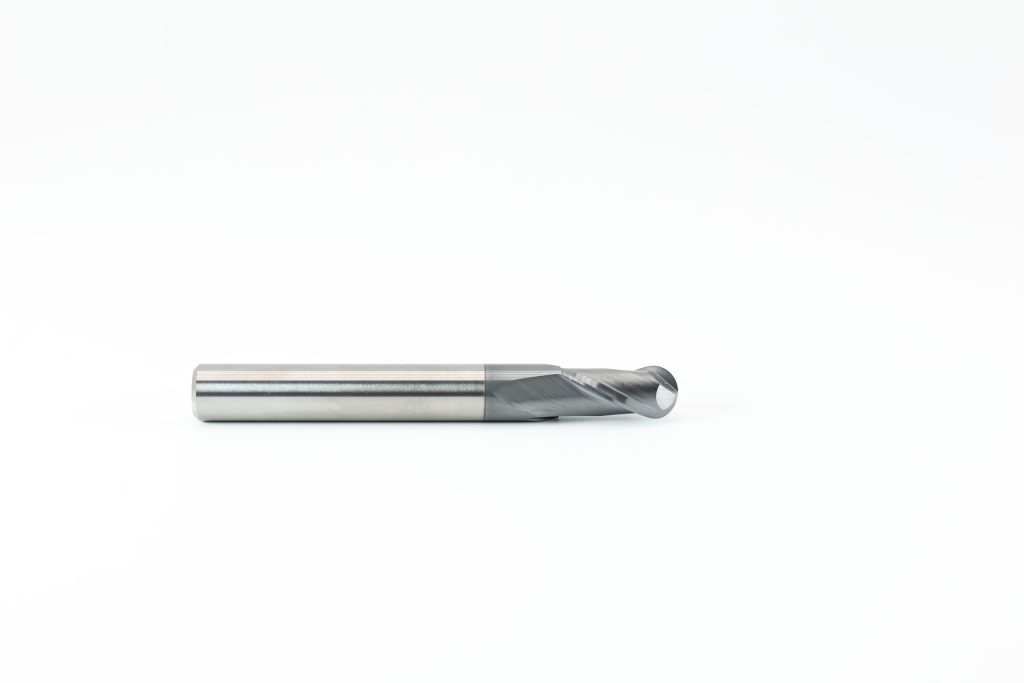

Технология подложки и покрытия, лежащая в основе концевой фрезы GRS

Покрытие CA02 CrAlN: теплостойкость и низкое трение

Покрытие CA02 на концевой фрезе GRS для штампов и пресс-форм представляет собой PVD-покрытие из нитрида хрома и алюминия (CrAlN), разработанное для сложных условий обработки. Ключевые свойства покрытия — твёрдость 3200 HV, температура окисления 1100°C и коэффициент трения 0,35 — обеспечивают три основных преимущества:

• Повышенная износостойкость: высокая твёрдость защищает режущую кромку от абразивного износа.

• Термическая стабильность: высокая температура окисления позволяет сохранять производительность на повышенных скоростях резания.

• Сниженное трение: низкий коэффициент трения минимизирует тепловыделение и улучшает качество обработанной поверхности.

Такой подход соответствует отраслевым стандартам. Например, ведущие производители, такие как Sumitomo, используют мелкозернистый карбидный субстрат с отличной вязкостью и стойкостью к тепловому удару, а также покрытия с высокой износо- и термостойкостью для обеспечения стабильности и длительного срока службы инструмента в широком диапазоне обрабатываемых материалов -7.

Оптимизированные углы винтовой канавки

Серия концевых фрез GRS для штампов и пресс-форм имеет дифференцированную конструкцию угла винтовой канавки в зависимости от геометрии инструмента:

• Плоские концевые фрезы: угол винтовой канавки 45° — оптимизированы для фрезерования пазов и общего чернового фрезерования.

• Сферические концевые фрезы: угол винтовой канавки 35° — оптимизированы для контурной обработки и чистовой обработки криволинейных поверхностей.

Отраслевые данные подтверждают эффективность таких решений. Например, применение неравномерного шага и переменной геометрии винтовой канавки, аналогичной используемой в продуктах OSG, позволяет достичь стабильной и высокоэффективной обработки с подавлением вибраций -8-10. Это особенно важно при фрезеровании пазов на предварительно закалённых сталях.

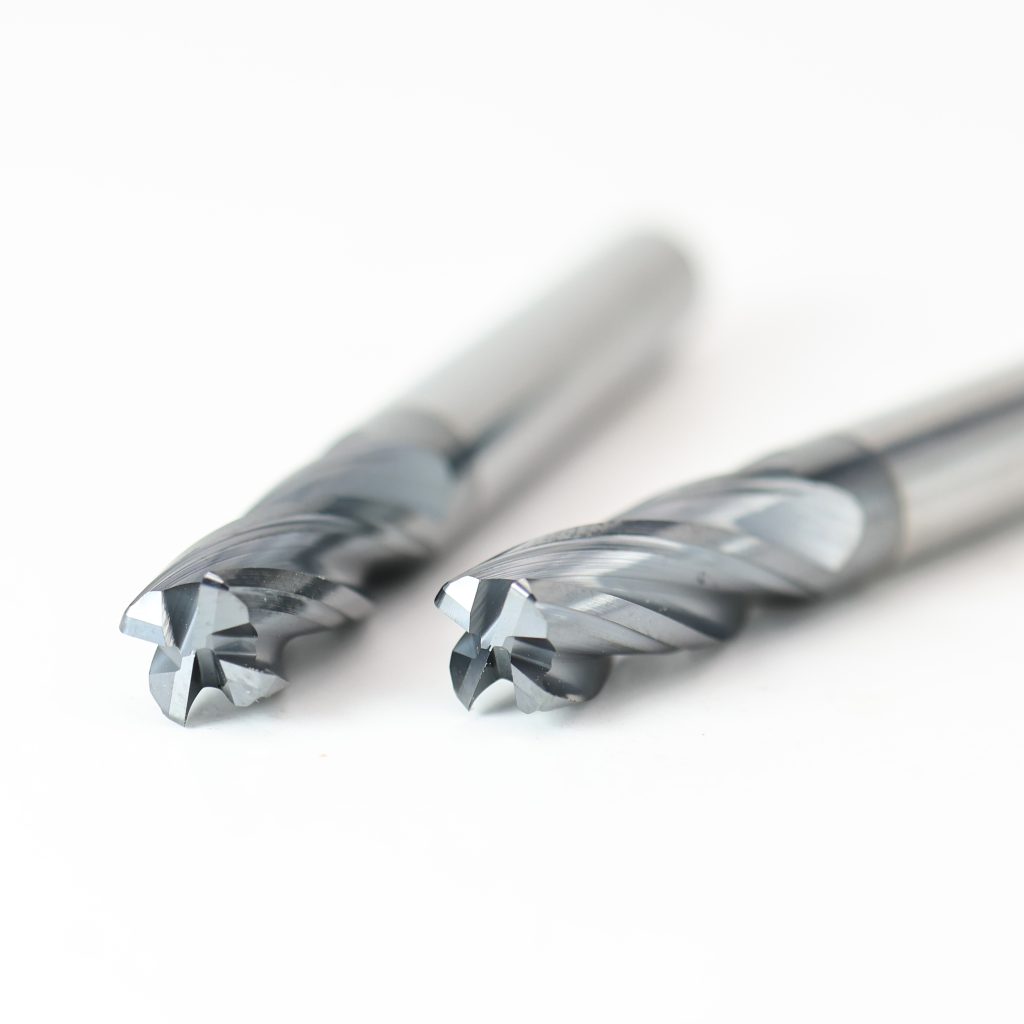

концевая фреза для пресс-форм

Реальная производительность: фрезерование пазов GRS на P20

Для проверки производительности концевой фрезы GRS для штампов и пресс-форм были проведены комплексные испытания фрезерования пазов на стали P20 твёрдостью 35 HRC с использованием вертикального обрабатывающего центра.

Параметры испытания и настройки

Виброустойчивость и качество поверхности

В одинаковых условиях концевая фреза GRS для штампов и пресс-форм продемонстрировала превосходную виброустойчивость по сравнению с конкурентными продуктами. Оптимизированная конструкция режущей кромки в сочетании с углом винтовой канавки 45° и усиленной геометрией кромки эффективно подавляла вибрации при фрезеровании пазов — что является распространённой проблемой при обработке предварительно закалённых сталей. Исследования ведущих производителей, таких как Sandvik Coromant, подтверждают, что выбор правильной геометрии фрезы и параметров резания критически влияет на процесс обработки, особенно при работе со сложными материалами, такими как нержавеющая сталь и сплавы, где слабый зажим может вызывать проблемы с вибрацией -9.

Реальная производительность: сферическая концевая фреза RS на NAK80

Сферическая концевая фреза RS (R3.01250L-RS, 2-зубая, Φ6,0 мм), входящая в серию GRS, была протестирована на NAK80 твёрдостью 40 HRC с использованием обрабатывающего центра Makino F3.

Параметры испытания и настройки

Сравнение качества поверхности и износа инструмента

Сферическая концевая фреза RS обеспечила чёткий рисунок резания с низкими значениями шероховатости. В одинаковых испытательных условиях инструмент GREWIN показал более медленное прогрессирование износа по задней поверхности с увеличением длины резания по сравнению с конкурентными продуктами.

NAK80 — это премиальная предварительно закалённая сталь, известная своей превосходной обрабатываемостью и способностью достигать зеркальной поверхности, что делает её пригодной для высокоглянцевых оптических и декоративных пресс-форм. Сферическая концевая фреза RS специально разработана для достижения высокого качества поверхности, необходимого для этих применений.

Специализированная концевая фреза для пресс-форм

Сводка по применению и руководство по выбору

Серия концевых фрез GRS для штампов и пресс-форм обеспечивает надёжный, высокопроизводительный инструмент для черновой и получистовой обработки предварительно закалённых сталей для пресс-форм.

Сводка по плоской концевой фрезе GRS

• Основное применение: фрезерование пазов, общее черновое фрезерование

• Ключевое преимущество: отличная виброустойчивость, превосходное качество поверхности

• Целевые материалы: P20, 718H, предварительно закалённые стали

Сводка по сферической концевой фрезе RS

• Основное применение: высококачественная чистовая обработка криволинейных поверхностей

• Ключевое преимущество: медленное прогрессирование износа, увеличенный срок службы

• Целевые материалы: NAK80 (40 HRC), аналогичные предварительно закалённые стали

Оба инструмента прошли проверку в реальных условиях резания, включая задокументированные параметры резания, образцы поверхностей и сравнение кривых износа с конкурентными продуктами.

Специализированная концевая фреза для пресс-форм

Заключение

Серия концевых фрез GRS для штампов и пресс-форм предлагает комплексное, адаптированное к конкретным задачам решение для черновой и получистовой обработки предварительно закалённых сталей. Благодаря сочетанию прочной карбидной подложки GW12 (0,4 мкм, HRA 92,2) и долговечного теплостойкого покрытия CA02 CrAlN (3200 HV, 1100°C), серия GRS обеспечивает исключительную виброустойчивость, превосходное качество поверхности и увеличенный срок службы при фрезеровании пазов и контурной обработке P20, 718H и NAK80. Реальные испытания подтверждают, что GRS не только обеспечивает превосходное качество поверхности, но и демонстрирует более медленное прогрессирование износа по сравнению с конкурентными продуктами. Для производителей пресс-форм и штампов, работающих с предварительно закалёнными сталями в диапазоне HRC 40–50, концевая фреза GRS для штампов и пресс-форм представляет собой экономически эффективное решение, разработанное для требований производственных условий.

О компании Grewin Tools

Grewin Tools — ведущий производитель и поставщик прецизионной CNC-оснастки и решений для металлообработки. Имея более чем 20-летний опыт и мощный исследовательский центр, мы предлагаем широкий ассортимент карбидной продукции, включая концевые фрезы GRS для штампов и пресс-форм, цельные твердосплавные концевые фрезы, CNC-пластины и системы крепления инструмента.

Свяжитесь с нами сегодня

Готовы оптимизировать операции черновой и получистовой обработки с серией концевых фрез GRS для штампов и пресс-форм? Свяжитесь с Grewin Tools для получения каталога, технической поддержки или коммерческого предложения.
