GREWIN Специализированные концевые фрезы для пресс-форм: точные решения для каждой твёрдости и каждого этапа производства

В мире пресс-форм и CNC-обработки качество готового изделия часто определяется правильным выбором инструмента. Современные производители пресс-форм сталкиваются с растущим разнообразием материалов — от предварительно закалённых сталей типа P20 и NAK80 до закалённых инструментальных сталей твёрдостью свыше HRC55, а также со сложными геометриями, тонкими стенками и жёсткими требованиями к качеству поверхности. Решение этих задач — это полный набор специализированных концевых фрез для пресс-форм, разработанных не для общего применения, а именно для уникальных требований обработки полостей и сердечников. Серия GREWIN Специализированные концевые фрезы для пресс-форм предлагает именно такое решение: пять специализированных инструментов на весь диапазон твёрдости: GWS для черновой обработки конструкционных сталей HRC 30°–40°, GRS для получистовой обработки P20/NAK80 HRC 40°–50°, GJB для высокоэффективного чернового фрезерования чугуна и стали, GHS для чистовой обработки S136/SKD61 HRC 45°–55° и GHD для прецизионной чистовой обработки крупных закалённых пресс-форм HRC 55°–65°. В этой статье мы рассмотрим ключевые технологии, лежащие в основе этих концевых фрез для пресс-форм, и покажем, почему они являются достойной альтернативой мировым брендам.

GREWIN Специализированные концевые фрезы для пресс-форм: точные решения для каждой твёрдости и каждого этапа производства

Серия GREWIN Специализированные концевые фрезы для пресс-форм: пять решений для каждого диапазона твёрдости

Серия GREWIN концевых фрез для пресс-форм построена не по диаметру или геометрии, а по твёрдости обрабатываемого материала. Такой подход гарантирует, что каждый инструмент оптимизирован для конкретного диапазона твёрдости заготовки.

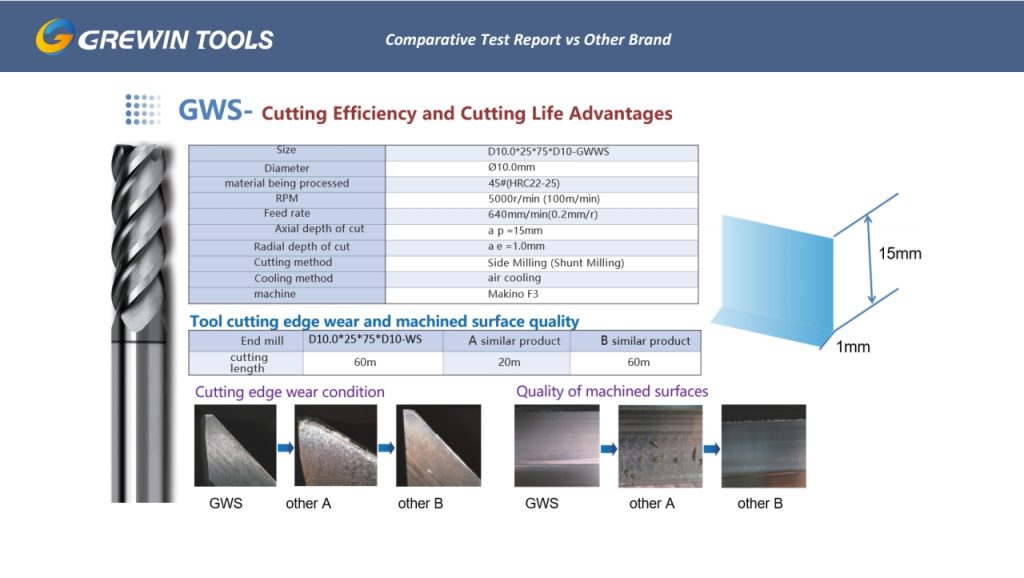

GWS — для черновой обработки конструкционных сталей HRC 30°–40°

GWS концевые фрезы для пресс-форм разработаны для черновой и получистовой обработки конструкционных и предварительно закалённых сталей, таких как сталь 45# и 40CrMo. Эти материалы часто используются в основаниях пресс-форм, опорных плитах и несущих конструкциях, где твёрдость остаётся в среднем диапазоне. Геометрия GWS ориентирована на эффективный отвод стружки и прочность режущей кромки, чтобы выдерживать высокие нагрузки при черновой обработке, обеспечивая быстрый съём материала без потери стабильности инструмента.

GWS — для черновой обработки конструкционных сталей HRC 30°–40°

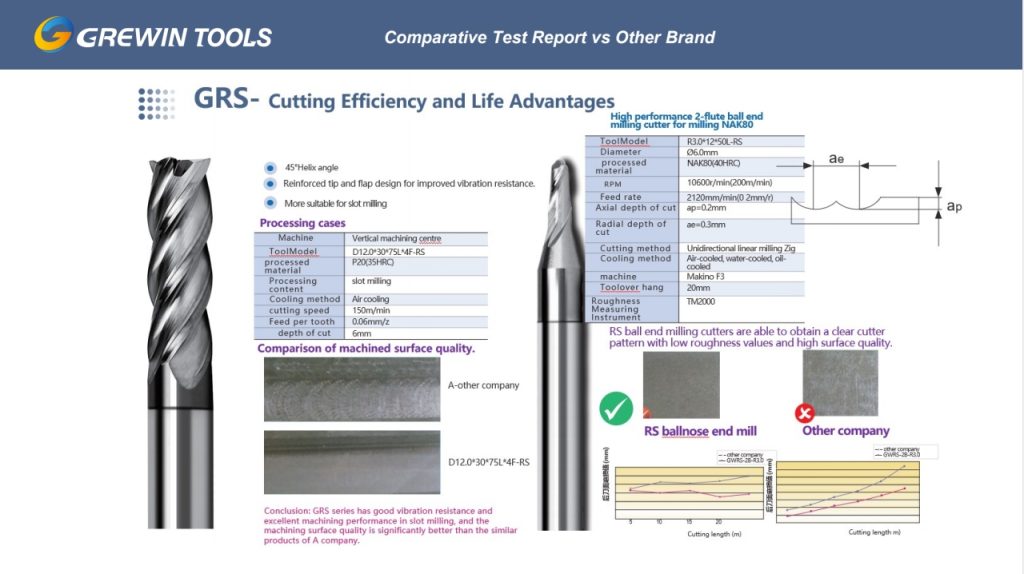

GRS — для предварительно закалённых сталей HRC 40°–50°

GRS концевые фрезы для пресс-форм ориентированы на популярные предварительно закалённые стали — P20 (широко используется в литьевых формах) и NAK80 (известна своей полируемостью и свариваемостью). Эти материалы обрабатываются в состоянии окончательной твёрдости, что исключает необходимость термообработки после механической обработки. Серия GRS обеспечивает баланс износостойкости и вязкости, гарантируя стабильную получистовую обработку этих распространённых марок.

GRS — для предварительно закалённых сталей HRC 40°–50°

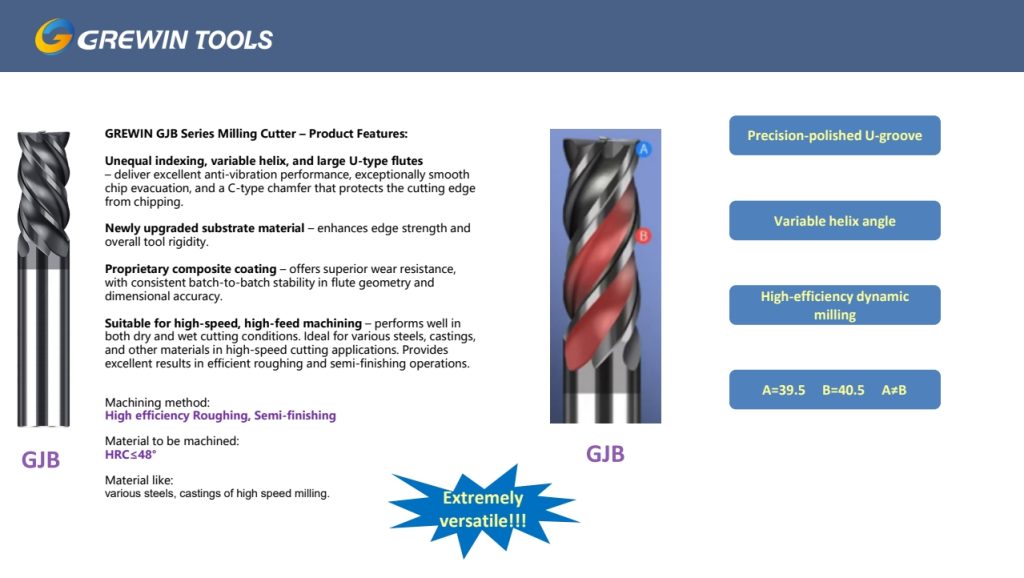

GJB — для высокоэффективной черновой обработки HRC < 48°

GJB концевые фрезы для пресс-форм оптимизированы для высокоэффективной черновой и получистовой обработки чугуна и всех видов стали. Отличительная особенность GJB — передовая геометрия: неравномерный шаг, переменный угол винтовой канавки и широкие U-образные канавки. Такая конструкция обеспечивает отличную виброустойчивость — критически важное качество при черновой обработке, где вибрации могут значительно снизить стойкость инструмента и ухудшить качество поверхности. C-образная фаска дополнительно защищает режущую кромку от сколов — частой причины поломок при черновом фрезеровании. Обновлённый материал подложки повышает прочность кромки и общую жёсткость инструмента, а фирменное композитное покрытие обеспечивает высокую износостойкость. Серия GJB показывает отличные результаты как при сухой, так и при влажной обработке, что делает её универсальным выбором для высокоскоростного фрезерования с высокими подачами.

GJB — для высокоэффективной черновой обработки HRC < 48°

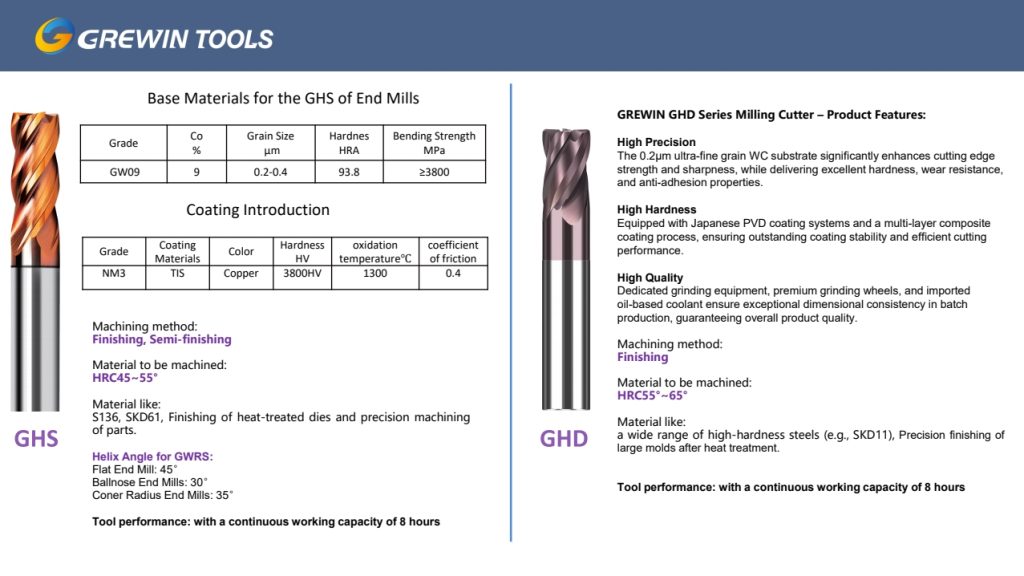

GHS — для чистовой обработки HRC 45°–55°

GHS концевые фрезы для пресс-форм разработаны для чистовой и получистовой обработки высококачественных нержавеющих и инструментальных сталей, таких как S136 (нержавеющая сталь для пресс-форм) и SKD61 (горячештамповая сталь). С непрерывным ресурсом работы до 8 часов, серия GHS рассчитана на длительные производственные циклы, где стабильность качества поверхности и точность размеров имеют первостепенное значение. Такой уровень стойкости характерен для лучших инструментов для чистовой обработки пресс-форм, что подтверждается отраслевыми стандартами, например, серией KYOCERA SGS Z-Carb MD, специально разработанной для обработки закалённых материалов с высокой стойкостью.

GHS — для чистовой обработки HRC 45°–55°

GHD — для прецизионной чистовой обработки HRC 55°–65°

GHD концевые фрезы для пресс-форм представляют вершину линейки GREWIN, созданные для прецизионной чистовой обработки крупных пресс-форм после термообработки. Подходят для широкого спектра высокотвёрдых сталей, включая SKD11 (холодноштамповая сталь). Серия GHD использует субстрат из сверхмелкозернистого карбида вольфрама 0,2 мкм. Этот премиальный материал значительно повышает прочность и остроту режущей кромки, обеспечивая отличную твёрдость, износостойкость и устойчивость к налипанию. Серия GHD оснащена японскими системами PVD-нанесения покрытий и многослойным композитным покрытием, гарантирующим стабильность и высокую эффективность резания. Такой уровень технологий соответствует мировым лидерам, например, японской MOLDINO, чья серия ER8WB/ES8WB также использует передовую геометрию и покрытия для чистовой обработки вертикальных стенок и днищ на закалённых сталях.

Ключевые технологии GREWIN Специализированных концевых фрез для пресс-форм

Производительность серии GREWIN концевых фрез для пресс-форм основана на трёх ключевых технологических столпах: инновационная геометрия для борьбы с вибрацией, премиальные сверхмелкозернистые подложки и передовые многослойные покрытия.

Виброгасящая геометрия для стабильной обработки

GJB концевые фрезы для пресс-форм используют неравномерный шаг и переменный угол винтовой канавки — технологии, признанные в отрасли эффективными для снижения вредных вибраций. KYOCERA SGS, лидер в производстве высокопроизводительного инструмента, подчёркивает, что неравномерный шаг канавок нарушает ритмический рисунок, создаваемый режущей кромкой, подавляя вибрации, что особенно важно при обработке твёрдых материалов. Широкие U-образные канавки обеспечивают плавный отвод стружки, а C-образная фаска защищает режущую кромку. Эти принципы применимы как к черновой, так и к чистовой обработке для сохранения целостности поверхности.

Сверхмелкозернистые подложки для закалённых сталей

GHD концевые фрезы для пресс-форм используют субстрат из сверхмелкозернистого карбида вольфрама 0,2 мкм — технологию, конкурирующую с лучшими мировыми аналогами. KYOCERA SGS Z-Carb MD также делает акцент на усиленном сердечнике и усиленной геометрии углов для обработки твёрдых материалов. Мелкозернистая структура подложки GHD повышает прочность и остроту режущей кромки, обеспечивая отличную твёрдость и износостойкость — критически важные свойства при обработке закалённых сталей выше HRC55, где основными видами износа становятся сколы и термические трещины.

Многослойные системы покрытий

Фирменное композитное покрытие на GJB концевых фрезах для пресс-форм обеспечивает высокую износостойкость и стабильность геометрии канавок и размеров от партии к партии. Для серии GHD используются японские системы PVD-нанесения и многослойные композитные покрытия, гарантирующие стабильность и высокую эффективность резания. Отраслевые стандарты, такие как покрытие Ti-Namite-X от KYOCERA SGS, структурно адаптированы для широкого спектра материалов — от высоко- и низколегированных сталей до закалённых материалов до 65 HRC, и подходят для операций с высокими скоростями резания, высокими температурами и высоким съёмом металла. Технология покрытий GREWIN обеспечивает сопоставимую производительность, позволяя серии GHD выдерживать термические и механические нагрузки при высокоскоростной чистовой обработке закалённых сталей.

Ключевые технологии GREWIN Специализированных концевых фрез для пресс-форм

Сравнение GREWIN Специализированных концевых фрез для пресс-форм с мировыми брендами

Серия GREWIN концевых фрез для пресс-форм разработана как прямая альтернатива известным международным брендам, предлагая сопоставимую производительность при более выгодной цене.

Альтернатива KYOCERA SGS Z-Carb MD

KYOCERA SGS Z-Carb MD — отраслевой эталон для обработки закалённых сталей. Отличается неравномерным высоким углом винтовой канавки, снижающим вибрации, отрицательным передним углом, усиленным сердечником и покрытием Ti-Namite-X для твёрдости до 65 HRC. GREWIN GHD концевые фрезы для пресс-форм предлагают аналогичные технологии подложки (0,2 мкм сверхмелкозернистый WC) и японские системы PVD-покрытий с непрерывным ресурсом работы для HRC 55°–65°, что делает их прямым конкурентом.

Альтернатива MOLDINO ER8WB/ES8WB

MOLDINO ER8WB-ATH/ES8WB-ATH имеет конструкцию режущей кромки для вертикального фрезерования стенок с минимальным прогибом и фирменные радиусные кромки для высококачественной обработки днищ. Инструменты предназначены для чистовой обработки вертикальных стенок и днищ в пресс-формах до 55 HRC. GREWIN GHS и GHD концевые фрезы для пресс-форм предлагают аналогичные возможности с геометрией для чистовой и получистовой обработки в диапазоне HRC 45°–65°.

Альтернатива Gühring G-Mold

Gühring G-Mold разработана для пресс-форм и штампов, с покрытием Signum, высокой износостойкостью и способностью работать с высокими подачами. Серия GREWIN концевых фрез для пресс-форм использует схожие принципы: оптимизированную геометрию для каждого диапазона твёрдости, передовые системы покрытий и надёжность для длительных производственных циклов. Как и Gühring, GrewinTools — производитель с более чем 20-летним опытом в проектировании и производстве карбидного инструмента, сертифицированный по ISO 9001:2008, с продукцией, поставляемой в более чем 50 стран.

Рекомендации по применению GREWIN Специализированных концевых фрез для пресс-форм

Отрасли применения:

• Производство пресс-форм и штампов: обработка полостей и сердечников, фрезерование литников, финишная обработка

• Автомобильная промышленность: литьевые формы, формы для литья под давлением, штампы

• Аэрокосмическая промышленность: прецизионные компоненты пресс-форм, детали конструкций

• Медицинское оборудование: прецизионные формы для имплантатов и хирургических инструментов

Сравнение GREWIN Специализированных концевых фрез для пресс-форм с мировыми брендами

Заключение

Серия GREWIN Специализированные концевые фрезы для пресс-форм предлагает комплексное, адаптированное под конкретные задачи решение для современного производства пресс-форм. Предлагая специализированные инструменты для каждого диапазона твёрдости — от GWS для HRC 30°–40° до GHD для HRC 55°–65° — GrewinTools гарантирует, что производители пресс-форм всегда имеют правильный инструмент для каждого этапа обработки. Сочетание виброгасящей геометрии, сверхмелкозернистых подложек и передовых многослойных покрытий обеспечивает производительность на уровне ведущих мировых брендов.

О компании Grewin Tools

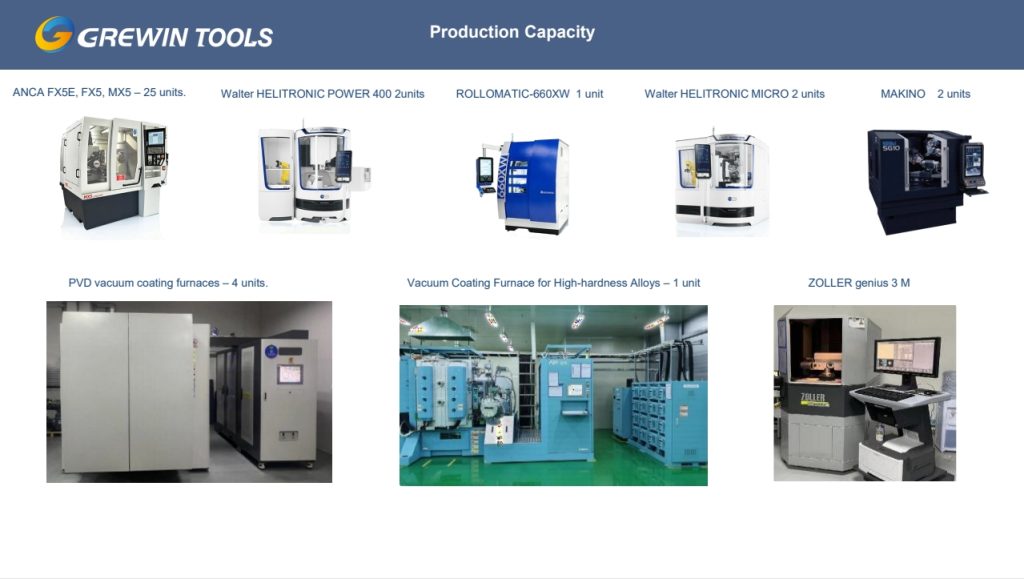

Grewin Tools — ведущий производитель и поставщик прецизионной CNC-оснастки и решений для металлообработки, расположенный в городе Чжучжоу, провинция Хунань — столице китайской карбидной промышленности. Имея более чем 20-летний опыт, мощный R&D-центр и сертификацию ISO 9001:2008, GrewinTools предлагает широкий ассортимент карбидной продукции, включая специализированные концевые фрезы для пресс-форм, цельные твердосплавные концевые фрезы, CNC-пластины и системы крепления инструмента, поставляемые в более чем 50 стран мира.
